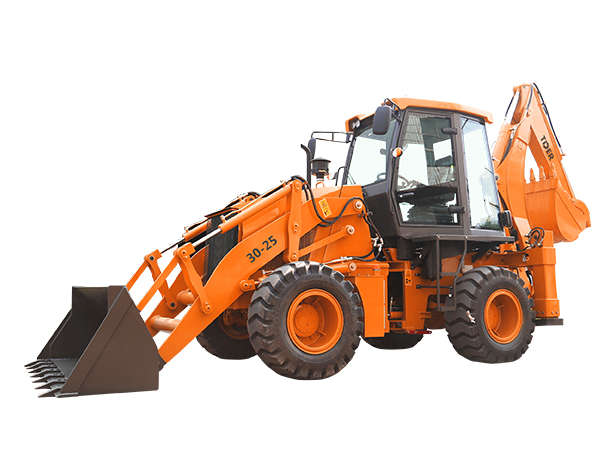

2.5吨铰接式挖掘装载机
  • 2.5吨铰接式挖掘装载机
产品手册可随时下载
请在下面留下您的信息以获取更多产品信息
2.5吨铰接式挖掘装载机
发动机
玉柴
操作重量
7600 kg
铲斗容量
1 m³/ 0.1-0.4 m3
2.5吨铰接式挖掘装载机
  • 技术特点
  • 性能参数
  • 工程案例
  • 同类推荐
技术特点

1) 采用中央铰接式车架,转弯半径更小,机动灵活,侧向稳定性好,便于在狭窄场地装载作业。

2) 前后底盘均采用两头忙专用底盘,各部件充分固定在高强度的一个整体结构中,部件合理布置,相互不会受冲击力影响,可快速更换或维修每个部件,因而具有良好的耐用性,和出色的稳定性。

3)驾驶室采用大面积玻璃,采光性好且视野开阔,司机操作更舒适。

4) 采用了气顶油钳盘式脚制动系统和外束型鼓式手制动器,制动安全可靠。

5) 采用液力传动结构,提高了传动系统的可靠性。

6) 采用了全液压转向,动力换档变速,工作装置液压操纵。整机操作轻便灵活,动作平稳可靠。
7) 采用低压宽基越野轮胎,后桥摆动,具有良好的越野性能和通过性能。

8) 采用能够侧向滑移的挖掘工作装置,使挖掘范围更大,适用范围更广。

9) 采用了悬浮减震式360·旋转座椅,并带有扶手及安全带,提高了司机的舒适性及安全性。

10) 采用/柴油箱加油位置方便,并容易观察油位。

11)前后轮胎均采用16/17-20轮胎,可靠性,稳定性高,四轮驱动提高了牵引力。






性能参数
ZT30-25技术参数
一、 总体尺寸
机长XX      5910X 2268 X 3760(mm)
轴距                                             2250(mm)
轮距                                                   1640(mm)
最小离地间隙                        300(mm)

二、性能参数
系统压力
1装载液压系统                               18Mpa
2挖掘液压系统                      20Mpa
3转向液压系统12Mpa
4系统流量                                      120L/min
5工作模式 四轮驱动,全液压系统
6整机重量                               7600kg
7最高车速                                    22Km/h
8最大爬坡能力                30°
前铲斗
1前铲斗装载斗容                        1.0m3
2额定载重量                               2500KG
3铲斗铰接最大高度     3400mm
4铲斗卸载高度                     2795(mm)
5铲斗卸载距离                      1048(mm)
6装载举升能力                             25KN
7铲斗自动放平功能          yes
8铲斗提升时间6.8s
9铲斗下降时间                           2.5s
10铲斗卸料时间                         1.2s
11最大牵引力                    39KN
12最大崛起力                     38KN
 后铲斗
1挖斗容量                            0.1-0.4m3
2挖斗卸载高度                    3878(mm)
3最大挖掘深度                        4080~4500(mm)
4最大挖掘半径                            5688(mm)
5挖掘回转角度                          190°
6挖斗挖掘力                        46KN
7斗杆挖掘力                       31KN

三、发动机
型号                                 YUCHAI YC4A105Z-T20
额定功率                                 75KW(100HP)
额定转速                     2400 r/min
气缸数-内径                     4-102
5最大扭矩                      400N.M
6最低燃油消耗率             235 g/kw.h
7排量                               4.3L

四、传动系统
1变速箱    定轴式动力换档
2挡位数                 前进2挡,后退22
3液力变矩器          YJ-280
4传动泵                 CDXaf3016-IL
5流量                       16ml/r
6工作转向泵      CBGj2063
7流量                63ml/r

五、转向系统
1型式                      铰接全液压转向
2转向器型号                          BZZ5-250
3转向控制阀型号                      YSF25S-00
4转向角             左右36±1°
5最小转弯半径                           5018(mm)

六、桥
1主传动型式  圆弧圆锥齿轮一级减速
2轮边减速型式      单排行星齿轮减速

七、轮胎
1规格                                                   16/70-20
2前轮气压                                      0.22Mpa
3后轮气压                                    0.20Mpa
4行车制动    气顶油嵌盘式四轮制动
5驻车制动                     手动钳盘式制动

八、油量
1燃油箱                     80L
2变速箱     25L
3前桥                      9KG
4后桥                    9KG
5液压油箱140L
